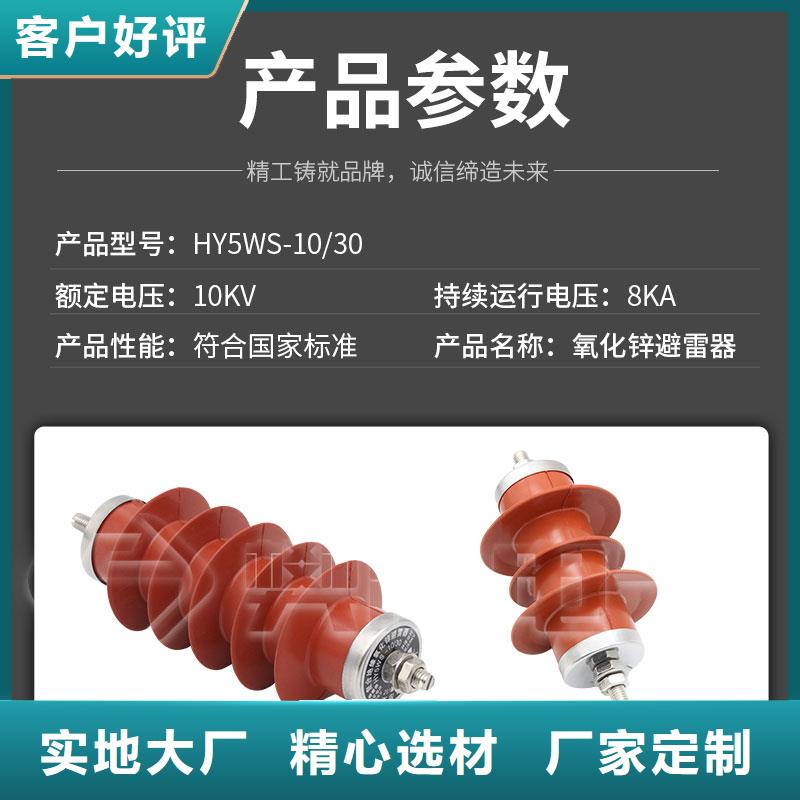

Y10WX-120/320金属氧化物避雷器

应接至配变外壳MOA的接地线应直接与配电变压器外壳连接，然后外壳再与大地连接。那种将避雷器的接地线直接与大地连接，然后再从接地桩子上另引一根接地线至变压器外壳的作法是错误的。另外，避雷器的接地线要尽可能缩短，以降低残压。氧化锌避雷器4. 严格按照规程要求定期检修试验定期对MOA进行绝缘电阻测量和泄露电流测试，一旦发现MOA绝缘电阻明显降低或被击穿，应立即更换以保证配变运行。在日＜br /＞ 常运行中，氧化锌避雷器应检查避雷器的瓷套表面的污染状况，因为当瓷套表面受到严重污染时，将使电压分布很不均匀。在有并联分路电阻的避雷器中，当其中一个元件的电压分布增大时，通过其并联电阻中的电流将显著增大，则可能烧坏并联电阻而引起故障。此外，也可能影响阀型避雷器的灭弧性能。因此，当避雷器瓷套表面严重污秽时，必须及时清扫。检查避雷器的引线及接地引下线，有烧伤痕迹和断股现象以及放电记录器是否烧通过这方面的检查＜br /＞ ，容易发现避雷器的隐形缺陷；检查避雷器上端引线处密封是否良好，避雷器密封不良会进水受潮易引起事故，因而应检查瓷套与法兰连接处的水泥接合缝是否严密，对10千伏阀型避雷器上引线处可加装防水罩，以免雨水渗入；检查避雷器与被保护电气设备之间的电气距离是否符合要求，避雷器应尽量靠近被保护的电气设备，避雷器在雷雨后应检查记录器的动作情况；检查泄漏电流，工频放电电压大于或小于标准值时，应进行检修和试验；放电记＜br /＞ 录器动作次数过多时，氧化锌避雷器应进行检修；瓷套及水泥接合处有裂纹；法兰盘和橡皮垫有脱落时，应进行检修。避雷器的绝缘电阻应定期进行检查。测量时应用2500伏绝缘摇表，侧得的数值与以前一次的结果比较，无明显变化时可继续投入运行。绝缘电阻显著下降时，一般是由密封不良而受潮或火花间隙短路所引起的，当低于合格值时，应作特性试验；绝缘电阻显著升高时，一般是由于内部并联电阻接触不良或断裂以及簧松弛和内部元件分离等＜br /＞ 造成的。为了能及时发现阀型避雷器内部隐形缺陷，应在每年雷雨季节之前进行一次性试验。 合成绝缘氧化锌避雷器(HMOA)是合成绝缘子与投产氧化锌避雷器研究成果的结晶，它利用合成绝缘材料的优点，克服了瓷套避雷器的缺点，其优良特性有以下几方面：(1)密封性能好，整体成型工艺，解决了阀片密封不严受潮问题，性试验周期可延至5年。(2)结构紧凑，零部件少，质量轻，运输方便，安装时可有效利用现有熔＜br /＞ 断器横担，节省了原避雷器横担。(3)绝缘性能优良，耐污染能力强。运行中无需清扫，不受海拔高度限制，运行时间超过20年。(4)防性能优良，性软质裙套使避雷器故障时无飞溅性破损，确保人身和设备。(5)保护性能好，动作及负载能力高，不怕重复雷击，提高了电力系统运行可靠性。合成绝缘氧化锌避雷器性能优良，尤其是耐污和防特性好，将成为中、低压避雷器的换代产品。送电、防止因线路故障而跳闸是当前输变电＜br /＞ 工业的重要课题之一。雷击引起线路绝缘子串闪络及雷电波入侵变电站所造成的停电事故，在我国南方各省已占输电线路闪络事故的60，特别是110kV线路，平原地区雷击率为0.1~0.5次/100km·年，山区可达1~4次/100km·年[1]。加装线路避雷器（MOA）是防止雷击事故、减少跳闸率的有效方法之一[2]。＆emsp；＆emsp；日本、美国、已有许多应用线路避雷器防止雷击闪络事故的成功报道。日本在20世纪90＜br /＞ 年代已有超过30000相77~500kV线路避雷器投入系统中使用，加装线路避雷器后取得了良好的效果[3]。＆emsp；＆emsp；我国在此领域的研究起步较晚，这与硅橡胶复合外套技术在避雷器上的应用起步较晚分不开。截至目前，已研究制造出多种类型110~500kV线路避雷器，共有7610相在系统中运行，收到良好的效果。

电力部监察及生产协调司早在1993年10月30日第十七期情况通报上就对避雷器提出修改意见。而在通报发布与新标准修订的过渡阶段，对中性点非接地系统的氧化锌避雷器额定电压、持续运行电压的选择提出了如下设计规则：额定电压在参考SiC避雷器灭弧电压设计基础上乘以1.2-1.3倍，持续运行电压为系统运行高线电压上述基本数据由
于没有统一标准，避雷器厂家及使用单位在设计制造中会有出入。 [4] 3、贯彻2000年版新标准，、合理地对避雷器进行选型的现实性在我国2000年新标准中(GB11032-2000)，额定电压的选择上述1.2-1.3倍原则得到了认可，但持续运行电压的选择则出现了新规定：从反映避雷器使用寿命的参数1.5Un//U1mA作为参考值选择(设计)避雷器持续运行电压。以国内避雷器的设计、制造水平，
一般?值为80，故持续运行电压选择为额定电压的0.8倍。这一点我们从伏安曲线的小电流区上看，是有根据的。这样，在实践中根据具体条件进行模拟计算或按经验惯例对避雷器进行选型时，应考虑单相接地运行1h的过电压水平。但用户中的技术协议甚至电力设计院图纸中出现了许多与上述值有细差别的额定电压值，我认为是不必要的(如10kV中出现16.5kV、16.7kV等)。理由是实际设计避雷器过程中，额定电压值
在伏-安曲线中是在小电流区里面，均小于U1mAAC值，追求细之差在实际避雷器设计中得不到实现;另外从下面论述可知，按照新国标要求选择才能在许可过电压下使用(这是指不接地系统)。 [1] 4、按2000年版新标准中非接地系统氧化锌避雷器选型的科学性（1）额定电压的选择应按施加到避雷器端子间的大允许工频电压有效值选择、设计，此时能在所规定的动作负载试验中确定的暂态过电压下正确地工作。持
续运行电压的选择必须是允许持久地施加于避雷器端子间的有效值。此时工频放电电压要足够高，以免在被保护设备的绝缘能耐受不需保护的操作过电压下动作，延长使用寿命，且必须考虑到我国现阶段制造氧化锌避雷器的荷电率与残压的实际水平。（2）凡是工频电压升高较严重的处所或是设备绝缘试验电压较高的条件所允许，就应选择较高的氧化锌避雷器额定电压。工频参考电压的选择应等于或大于额定电压。这两点在新国标要求中都较好地
满足，下面计算也可发现是满足过电压要求的。国标要求，要保证单相接地运行2h不动作。严重情况是当单相接地与甩负荷同时发生，此时理论计算可能出现的大过电压为1.99倍，则选取的氧化锌避雷器容许持续运行电压UC(有效值)如下：国标按荷电率为0.8选取额定电压(即Ur≈1.25 UC)，均满足要求。

影响它的产品质量主要有以下三方面：氧化锌避雷器 ＆emsp；A 避雷器整体结构的合理性； ＆emsp；B 氧化锌阀片的伏安特性及耐老化特性； ＆emsp；C 避雷器的密封性能。七、工频耐受能力由于电力系统中如单相接地、长线电容效应以及甩负荷等各种原因，会引起工频电压的升高或产生幅值较高的暂态过电压，避雷器具有在一定时间内承受一定工频电压升高能力。电源防雷器（S＜br /＞ PD）又名避雷器氧化锌避雷器，浪涌保护器，电涌保护器。在息时代的今天，电脑网络和通讯设备越来越精密，其工作环境的要求也越来越高，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿，数据传输中断，局域网乃至广域网遭到破坏。其危害触目惊心，＜br /＞ 间接损失一般远远大于直接经济损失。电源防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。 [1]电源防雷器是浪涌保护器中常用的一种，主要是针对电源系统所选用的浪涌保护。另外，还有网络防雷器，号防雷器，视频防雷器，三合一防雷器等等。 [2] 电源防雷器包括电源防雷模块、电源防雷箱、电源防雷插座等。电源防雷模块和电源防雷箱的区别在于体积大小不同，后者功能更加强大，且拥有雷电计数器等，但模＜br /＞ 块比防雷箱更容易安装且低廉。 [2] 原始的防雷器是羊角形间隙，出现于19世纪末期，用于架空输电线路，防止雷击损坏设备绝缘而造成停电，故称"防雷器"。20世纪20年代氧化锌避雷器,出现了铝防雷器,氧化膜防雷器和丸式防雷器。30年代出现了管式防雷器。50年代出现了碳化硅防雷器。70年代又出现了金属氧化物防雷器。现代高压防雷器，不仅用于限制电力系统中因雷电引起的过电压，也用于限制因系统操作产生的过电压。1992＜br /＞ 年以来，以德、法为代表的工控标准35mm导轨卡接式可拔插SPD防雷模块，开始大规模引进到中国，稍后以美、英为代表的一体化箱式电源防雷组合也进入了中国 [1＆emsp；其工作原理是当没有瞬时过电压时呈现为高阻抗，但一旦响应雷电瞬时过电压时，其阻抗就突变为低值，允许雷电流通过。用作此类装置时器件有：放电间隙、气体放电管、闸流晶体管等。＆emsp；＆emsp；（2）限压型防雷器：＆emsp；＆emsp；其工作原理是当没有瞬时过电压时为高＜br /＞ 阻抗，但随电涌电流和电压的增加其阻抗会不断减小，其电流电压特性为强烈非线性。用作此类装置的器件有：氧化锌、压敏电阻、抑制二极管、雪崩二极管等防雷器大多为限压型。＆emsp；＆emsp；（3）分流型或扼流型防雷器＆emsp；＆emsp；分流型：与被保护的设备并联，对雷电脉冲呈现为低阻抗，而对正常工作频率呈现为高阻抗。＆emsp；＆emsp；扼流型：与被保护的设备串联，对雷电脉冲呈现为高阻抗，而对正常的工作频率呈现为低阻抗。＆emsp；＆emsp；＜br /＞ 用作此类装置的器件有：扼流线圈、高通滤波器、低通滤波器、1/4波长短路器等。按防雷等级分一级防雷器：一般标称在30KA以上。有开关型和限压型。＆emsp；＆emsp；二级防雷器：一般标称在15——20KA之间。均为限压型。＆emsp；＆emsp；三级防雷器：一般标一般标称在5——10KA之间,均为限压型。 [1] 选用要点编辑配电系统首先要搞清楚自己的配电系统，是TT、TN还是IT系统？因为定了配电系＜br /＞ 统，我们才能确定单相，三相，接线方式等，以此选择合适的防雷产品，我国多数配电系统都为TN-S方式。压敏电阻压敏电阻压敏电阻防雷产品中的主要材料是氧化锌压敏电阻，其材料的品质和工艺水平的高低对产品遭受雷击时是否能产生预期的保护作用有直接的影响，所以你在选择防雷器时一定要了解厂家的压敏电阻的来源。重要参数标称电压Un：被保护系统的额定电压相符，在息技术系统中此参数表明了应该选＜br /＞ 用的保护器的类型，它标出交流或直流电压的有效值。
